关于洁净车间吊顶板是否需要设置反支撑

2025-01-16 广东恒辉净化工程

关于洁净车间吊顶板是否需要设置反支撑

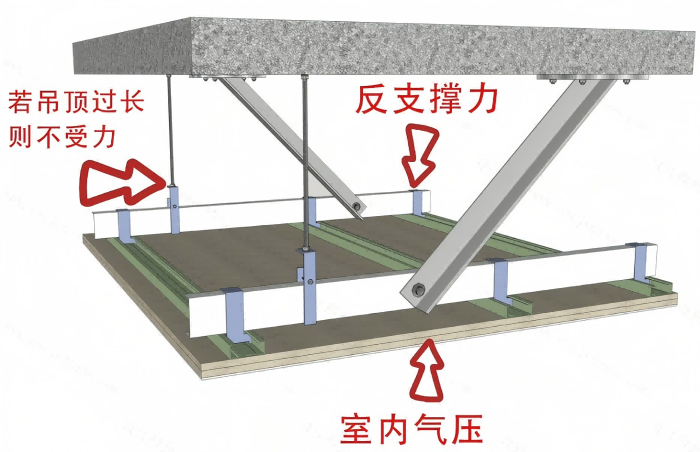

洁净车间反支撑

根据《建筑装饰装修工程质量验收标准 GB50210-2018》7.1.11的规定，吊杆距主龙骨端部距离不得大于300mm。当吊杆长度大于1500mm时，应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆或采用型钢支架。吊顶反支撑通常用刚性材料制作，或用斜向支撑加以固定。当室内产生正压的时候，控制吊顶板面向上移动。板面受到风荷载作用，板面会上下浮动，吊杆通常使用φ6~φ10钢筋制作，可以控制板面向下的移动，而不能控制板面向上的移动。反支撑可以撑住板面不让板面向上移动，从而达到控制板面变形的作用。实际工作中通常会遇到一些相对“重”的吊顶，比如工业厂房洁净车间的吊顶，使用大型洁净板。洁净车间吊顶板使用的一般是50mm厚的岩棉或者铝蜂窝彩钢板，自身重量大。彩钢板的构成为上下两层彩钢板，厚度约0.5mm，中间层为岩棉或者铝蜂窝，边框为0.6~0.8mm厚的镀锌钢板折件。考虑岩棉的容重80kg/m³，彩钢板的容重7800kg/m³，则彩钢板每平米的最小重量为11.8kg。假设洁净室内正压为50Pa，则作用在吊顶板向上的力为50N/m²，而每平米洁净吊顶板的自重力为118N/m²，可以看出作用在吊顶板向上的力远小于洁净吊顶板自身的重力，室内正压不足以使吊顶板向上移动。

对于规范的理解，第7.1.11条应当是对建筑装饰装修工程中的矿棉板吊顶、石膏板吊顶、铝扣板吊顶等轻型吊顶的规定，而对于洁净车间吊顶并不适用。对于洁净车间系统，中间的吊顶空间通常作为检修层使用，高度也相对较高，由于洁净车间吊顶施工做法与一般轻质吊顶不同，而且设置反支撑对吊顶空间内的管道布置也不利，尤其洁净车间吊顶内管道众多。所以无特殊要求的情况下可不加设反支撑。《洁净室施工及验收规范 GB50591-2010 》中的第4.4吊顶部分，也没有对反支撑设置提出要求。
