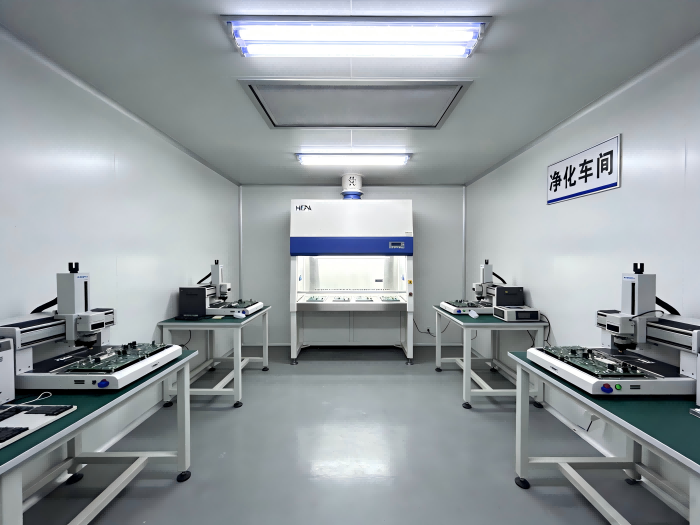

电子净化车间-防静电工作区-接地系统设计
6.0.1防静电工作区应设置防静电接地系统。
6.0.2防静电工作区接地系统应由接地体、接地干线、接地支线、接地端子板、接地网格或闭合铜排环组成。
6.0.3防静电工作区中由TN交流配电系统供电时应采用TN-S或TN-C-S系统的接地方式。
6.0.4防静电工作区中应含有不同功能要求的接地系统，各接地系统的设计都应符合等电位连接的要求，不同接地系统在接入等电位端子前不应混接。
6.0.5防静电接地宜选择联合接地方式。当选择单独接地方式时，接地电阻值不应大于10Ω，并应与防雷接地装置保持20m以上的间距。
6.0.6防静电工作区中整个接地系统的设计应以防雷接地系统设计为基础。防雷接地系统设计应符合现行国家标准《建筑物防雷设计规范》GB50057和《建筑物电子信息系统防雷技术规范》GB50343的有关规定，特定行业、特定地面及设施的防雷接地尚应符合国家现行有关标准的规定。
6.0.7防静电工作区顶棚、墙面、地面的防静电接地、人体防静电接地、操作装置和仪器的防静电接地，应分别选择适当位置设置接地连接装置。接地连接装置可使用易于装拆的各种夹式连接器，但应保证电气连接可靠。在防静电工作区内应设置防静电接地端子板、接地网格，或截面积不小于100mm2的闭合接地铜排环。防静电接地引线应从防静电接地端子板、接地网格或闭合铜排环上就近接地，接地引线应使用多股铜线，导线截面积不应小于1.5mm2。
6.0.8防静电接地系统在接入大地前应设置总等电位接地端子板、楼层等电位接地端子板、防静电接地端子板。从总等电位接地端子板或楼层等电位接地端子板上引出的接地主干线，其截面积不应小于95mm2，并应使用绝缘屏蔽电缆或采用绝缘导线穿金属管敷设。接地主干线引到防静电工作区时应与设置在该区域内的防静电接地端子板连接。防静电接地系统各个连接部位之间电阻值不应大于0.1Ω。
6.0.9防静电接地主干电缆应避免与非屏蔽电源电缆长距离平行敷设，并应远离防雷引下线。防静电接地主干电缆的屏蔽金属层应两端接地。
6.0.10防静电接地连接应采用焊接或用连接器具连接的方式，连接器具应能与接地对象可靠地连接。当接地对象采取间接接地时，应在接地对象上装设紧密结合的可靠的金属导体，并应在金属导体上引出接地导线。金属导体的紧密结合面积不应小于20cm2。
6.0.11防静电工作区中不得有对地绝缘的孤立导体，所有金属结构件都应可靠接地。当两个以上的金属结构件相互绝缘时，应将各自的金属结构件进行接地，或在其相互之间连接跨接线，并应接地。
6.0.12易燃、易爆特定环境的接地尚应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058的有关规定。
