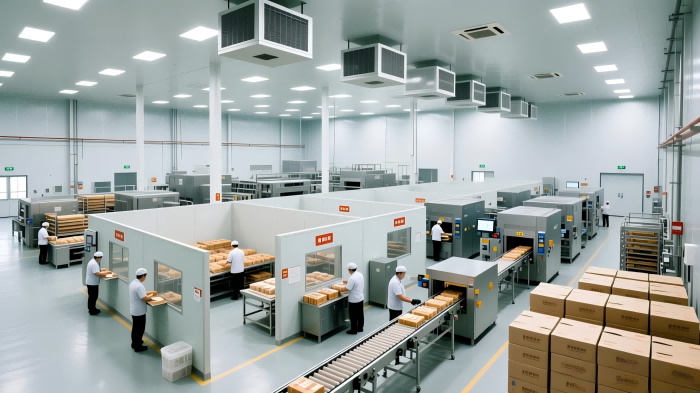

食品厂烘焙无尘车间装修通风系统设计规范

食品厂无尘车间通风系统设计需遵循三大核心原则：气流组织优化、交叉污染防控、能耗控制。设计过程必须严格依据《食品生产洁净用房建筑技术规范》(GB 50687-2011)、《洁净厂房设计规范》(GB 50073-2013)及HACCP体系要求，同时符合FDA、GMP等国际标准中对空气洁净度与微生物控制的规定。

       根据生产工艺特性，将食品厂烘焙无尘车间划分为不同洁净区域(如30万级、10万级、万级)。通过压差梯度实现气流定向流动：清洁区与非清洁区保持≥10Pa正压差;高风险操作区形成相对正压核心区，物料传递口设置双扉连锁气闸装置;人员通道采用风淋室与缓冲间双重隔离。
1. 空气处理系统构成
1.1无尘车间送风系统
采用三级过滤架构：初效过滤器(G4)→中效过滤器(F8)→高效过滤器(H13)组合式空调机组集成冷热盘管、加湿段、风机段、换气次数按洁净等级配置：30万级≥12次/h，10万级≥15次/h，万级≥25次/h。
1.2 气流组织设计
清洁区采用顶送侧回方式，强 效送风口满布率≥25%局部排风设备(如灭菌机、蒸煮设备)上方设置排风罩回风口布置于墙脚处，配可调百叶与初效过滤网。
1.3 无尘车间温湿度控制
温度基准：18-26℃(精度±2℃)湿度范围：45%-65%(精度±5%)冷水机组与电再热系统实现温湿度解耦控制。
2. 无尘车间防污染专项设计
2.1 微生物控制
新风量按 上限峰值选取：补偿排风量、维持正压风量、人员新风量(≥40m3/h·人)紫外线杀菌装置安装于表冷器段与送风静压箱内壁采用抗菌彩钢板，阴阳角圆弧过渡处理。
2.2 交叉污染防控
原料处理区保持相对负压，排风经中效过滤后排放油烟工段设置离心式油烟净化机组，排水口安装水封与空气阻断装置。
3. 节能技术应用
风机采用EC变频电机，根据压差传感器调节风量，排风系统配置全热回收装置，热回收效率≥60%过渡季节采用新风免费制冷模式运行，空调机组配套冷凝水回收系统。
4. 系统验证与监测
竣工后需进行三项关键测试：风量平衡测试(各风口风量偏差≤±15%)，洁净度验证(粒子计数器扫描检测)，微生物沉降菌测试(φ90mm培养皿30min暴露)，日常运行采用在线监测系统，实时记录压差、温湿度、粒子计数等参数，数据保存期限不少于产品保质期。
 5. 特殊区域设计要点
烘焙车间：单独设置排糖系统，风管耐温≥120℃。
冷链包装区：送风机组增加电预热段防结霜。

实验室通风：补风系统独立设置，与工艺空调完全隔离 。
